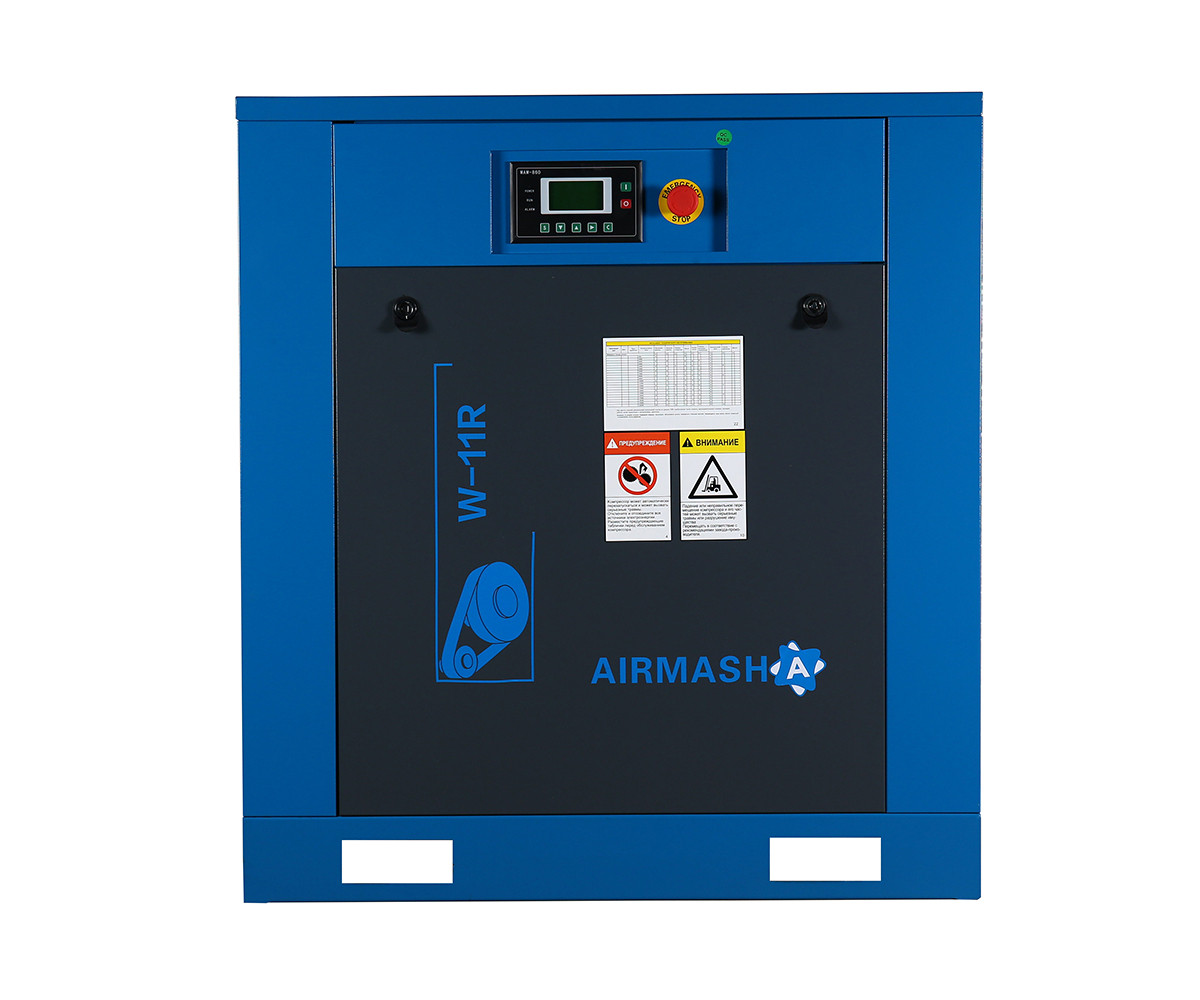

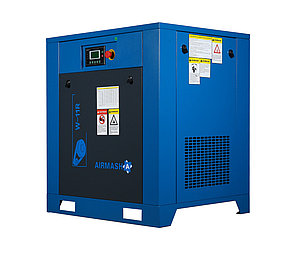

Компрессор винтовой Airmash W-11R

Винтовой или роторный компрессор – это устройство для производства сжатого воздуха в промышленных масштабах. Поток сжатого воздуха образуется посредством вращения винтов. Главное отличие винтового компрессора от других аналогов, состоит в его высокой производительности и энергоэффективности. Также данный компрессор не требует частого обслуживания.

Принцип работы винтового компрессора

Включается двигатель, который посредством ременной передачи приводит в работу винты. Далее в винтовой блок поступает масло и воздух, пройденный через фильтр и все это смешивается. При вращении винтов происходит сжатие воздуха, далее сжатый воздух с маслом попадает в маслоотделитель, в котором воздух и масло разделяются. Воздух охлаждается и подается по пневмосистеме для применения, а масло охлаждается и возвращается обратно в резервуар. Весь этот процесс происходит за очень короткое время, поэтому винтовой компрессор является лидером по производительности сжатого воздуха.

Сферы применения винтовых компрессоров

• Винтовые компрессоры существуют различной производительности и мощности, поэтому сферы применения очень разнообразны.
• Компрессор невысокой мощности можно применить в медицинской сфере, пескоструе и станциях сто.
• Роторный компрессор средней мощности применяется в строительстве, при ремонте оборудования и для компрессорных станций.
• Воздушные компрессоры высокого давления высокой мощности применяются в пищевой промышленности.

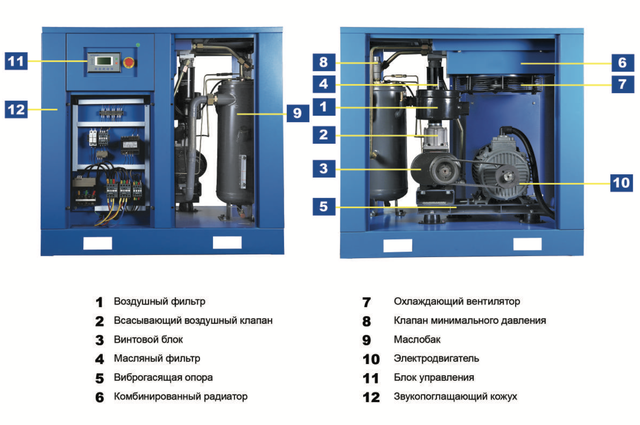

Общее описание винтовых компрессорных установок, основные узлы

Винтовые компрессорные установки производства Airmash представляют собой законченную и готовую к эксплуатации конструкцию на общей раме, не требующую специального фундамента, оснащённую шумопоглащающим капотом и системой управления и автоматизации.

Особенности и преимущества винтовых компрессоров Airmash

• Компрессоры производятся в соответствии с Российскими стандартами;
• Современная система управления в автоматическом режиме поддерживает требуемое давление и контролирует все рабочие параметры компрессора;
• Компактное исполнение - управление и обслуживание производится с одной стороны блока компрессора;
• Виброизолированная несущая рама предусматривает возможность установки компрессора без специальных фундаментов;
• Низкий уровень шума;
• Возможность выбора широкого диапазона давлений;
• Продолжительный срок эксплуатации подшипников благодаря сверхнизким рабочим оборотам;
• Силовой шкаф укомплектован автоматами Schneider Electric, ABB, Siemens;
• Высококачественные детали и узлы системы управления компрессором;
• Высокая степень надежности и защиты;
• Экономное потребление электроэнергии;
• Простота эксплуатации;

Стандартная комплектация

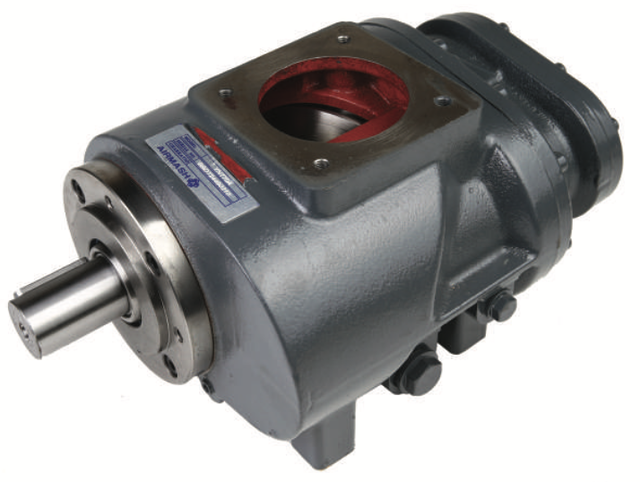

Винтовой блок

На всех линейках компрессоров Airmash устанавливаются винтовые блоки производителей Hanbell и Baosi - занимают лидирующие позиции в мире по производству винтовых блоков для различных компрессоров и представлены на пяти континентах, в том числе производят винтовые блоки для Европы.

Устанавливаются по нижней границе производительности, что требует меньшего количества оборотов для получения необходимого объема сжатого воздуха, это уменьшает нагрузку на винтовую пару и увеличивает срок эксплуатации, также увеличивается срок службы сальниковых уплотнений и подшипников.

Блок управления

Для управления и контроля работы компрессор оснащен многофункциональным промышленным микропроцессорным блоком управления - контроллером.

• Пользовательский интерфейс снабжен простыми и понятными кнопками регулирования с индикаторной подсветкой;
• Состояние компрессора отображается на дисплее в соответствии с предварительно заданными параметрами;
• В дисплее используется система символов и текста с выбором необходимого языка, обозначение единиц по международной систему СИ;
• Контроллер полностью совместим с рядом компьютерных систем, может дополняться ими, обеспечивая эффективное управление и анализ;
• Штатный контроллер позволяет обеспечить совместную работу по заданному алгоритму нескольких компрессоров без внешнего дополнительного модуля управления;

Основные функции:

• Энергосберегающий режим работы компрессора (запуск электродвигателя по схеме "звезда - треугольник", работа в режимах "нагрузка - холостой ход"). Временное выключение компрессора при отсутствии потребления сжатого воздуха;
• Эффективная защита и возможность аварийной остановки компрессора при экстренных ситуациях с индикацией предупреждающих сообщений о причине остановки;
• Контроль силы тока и напряжения по фазам в реальном времени - защита от посадок, пропадания, перенапряжения, чередования фаз в течении всего срока службы;
• Плавный пуск по системе "звезда - треугольник";
• Связь с внешними устройствами по протоколу RS 485;
• Автоматическая индикация о необходимости проведения технического обслуживания;
• Контроль общего времени работы компрессора, времени его работы под нагрузкой, без нагрузки и времени использования расходных материалов;
• Система защиты от несанкционированного доступа к параметрам компрессора.

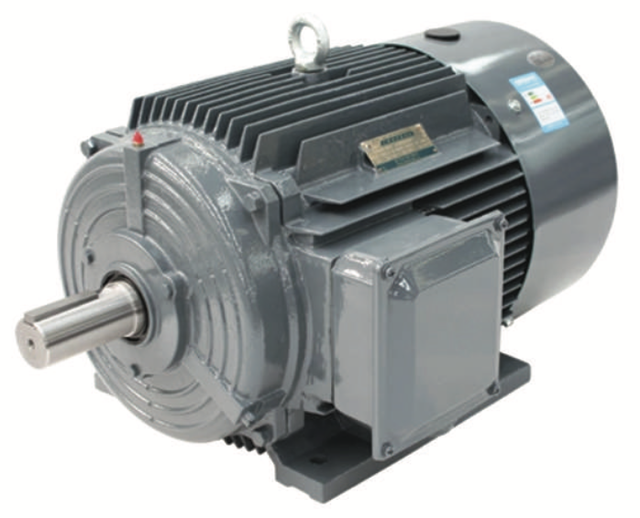

Электродвигатель

На все линейки компрессоров AIRMASH устанавливаются двигатели BEIDE. Это дочерняя организация Siemens, является одним из крупнейших производителей электродвигателей на территории Китая, а также данная компания производит двигатели Siemens для внутреннего рынка Китая.

Степень защиты двигателя - IP 54, защита от пыли и капельной влаги.

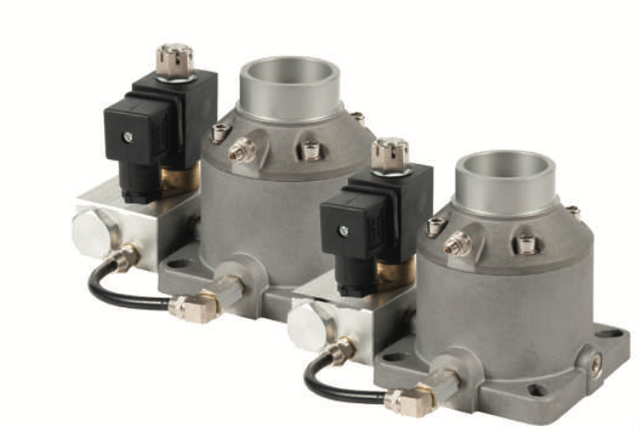

Впускной клапан

Впускной клапан производств Manture (входит в подразделение итальянской фирмы VMC, крупнейшего производителя арматуры - впускных клапанов, КМД и гидроплит/клапанов термостатических).

Впускной клапан винтового компрессора предназначен для управления режимами работы путем перевода компрессора из режима "холостой ход" в режим "загрузка" и обратно, регулирования производительности, а также для предотвращения выброса масла и сжатого воздуха при остановке.

Устанавливается на винтовом блоке компрессора.

Комбинированный охладитель

Установленные комбинированные охладители большого размера в совокупности с вентилятором позволяют защитить компрессор от перегрева в более жарких климатических условиях, уменьшают нагрузку на резино-технические изделия на узлах КУ и осушителе за счет сниженной выходящей температуры воздуха с компрессора.

Область применения :

• Для блок-бокса, Для шиномонтажа, Для автомойки, Для пневмомолота кузницы,
• Для экструдера, Для конвейера, Для гаража (мастерской), Для карьера (разреза),
• Для подвижного состава, Для строительства, Для пневмоинструмента, Для автосервиса,
• Для металлорежущего станка, Для пищевой промышленности, Для литейного цеха, Для производства полистирола
